弧光保护主控单元操作说明

1.主控单元面板布置图和说明

本装置采用人性化面板设计：

配置全中文液晶显示器，按级操作各菜单页面，根据菜单提示可对装置采集的各种数据、及各种事件进行监视、记录，可直接对装置进行参数修改、保护调试等操作；配置装置运行指示灯，运行人员可直观地了解电源工作状态、装置的运行状态，通讯的运行状态等；该装置还配置九个轻触式按键和一个复位按钮。

2.信号灯说明

a)“运行”灯为绿灯，装置正常运行时，每秒闪烁1次，如果闪烁不正常说明运行处于不正常运行状态；

b)“告警”灯为红灯，正常运行时熄灭，任一保护功能告警或装置自检出错时点亮；

c)“跳闸”灯为红灯，正常运行时熄灭，任一保护功能跳闸时点亮；

 d)“跳位”灯为绿灯，当断路器处于合闸位置时熄灭，当断路器处于跳闸位置时点亮；

e)“合位”灯为红灯，当断路器处于跳闸位置时熄灭，当断路器处于合闸位置时点亮；

新建项目设计师对有源滤波器进行设计上图时，希望能快速、精确的确认有源滤波器的容量，

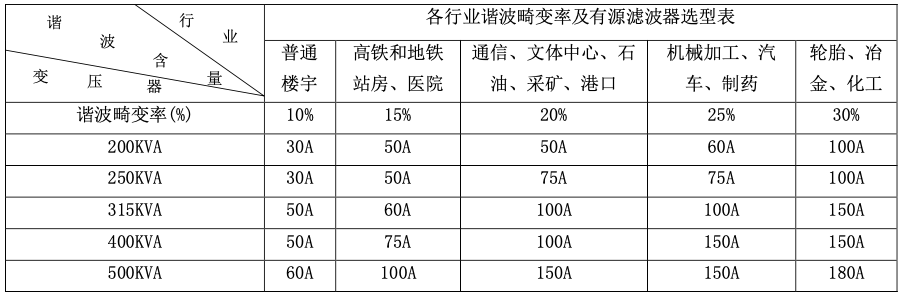

基于此，我们通过分析各个行业的测试数据，推荐的有源滤波器选型表如下:
