产品概述：

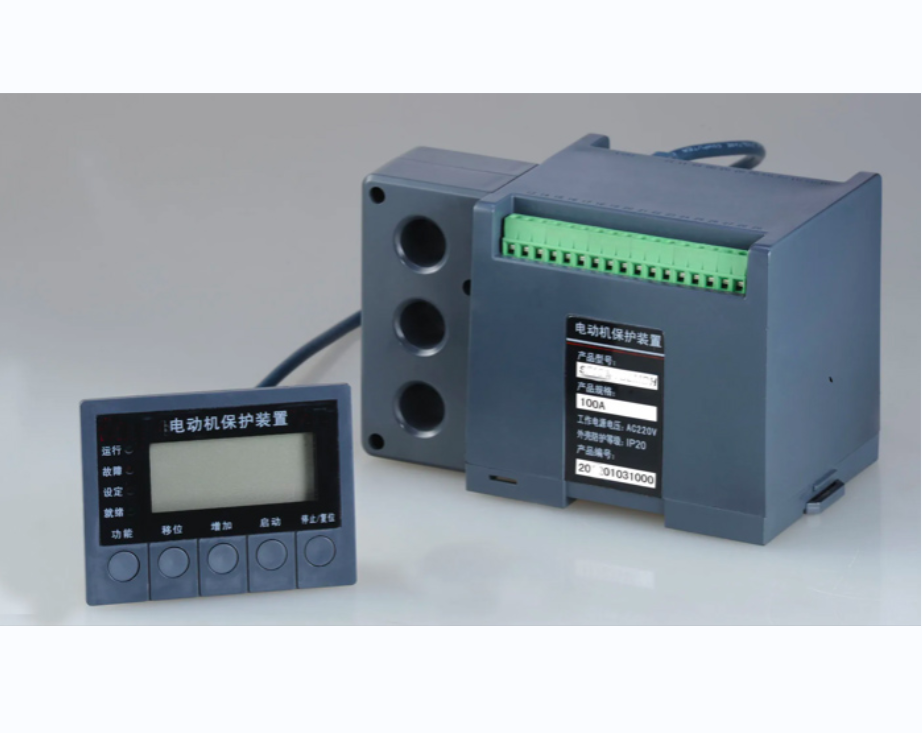

      HWMB电动机保护测控装置(以下简称测控装置),是由我司在多年研制生产电动机保护产品经验及充分研究国内外产品、用户需求和低压抽屉柜的基础上新一代全功能综合测控装置。该测控装置具有先进的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。

      取代了热继电器、热保护器、漏电保护器、欠电压保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，大大简化了系统接线的难度；避免了因电机过载、堵 转、断相、三相电流不平衡、过欠压、漏电等故障而导致的生产事故；是智能化MCC的理想选择。

      本装置适用于交流50HZ, 额定电压AC380V/660V，额定电流在800A 的交流异步电动机，广泛用于电力、石化、轻工、煤炭、纸业、钢铁、冶金、纺织等行业。

产品功能：

注:▅ 标配   ▲选配

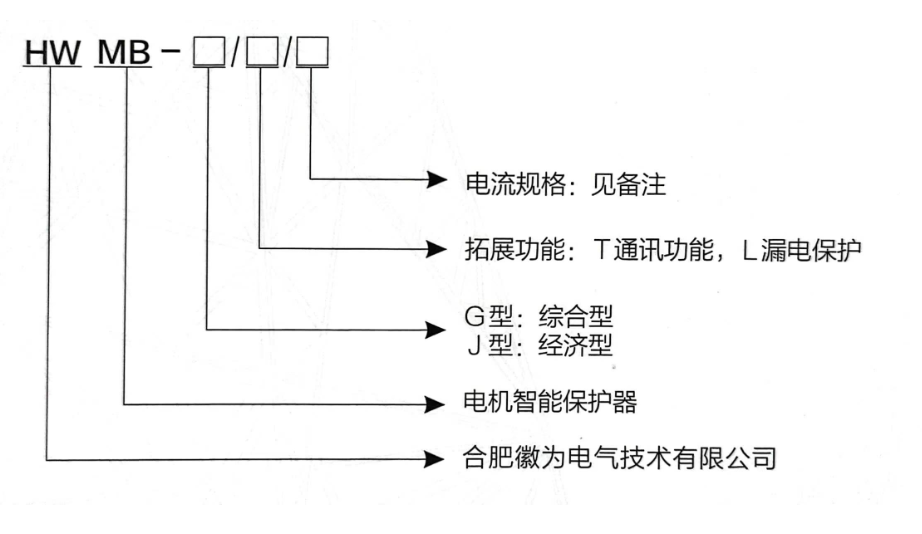

产品选型：

备注： G 型电流规格：5A,10A,30A,100A,150A,200A,300A,400A(400A以上外置一次CT)

     J型电流规格：2A,10A,50A,100A,200A,300/5A,400/5A,500/5A,600/5A,800/5A

产品特点：

★使用方便、操作简单，中文液晶界面，所有电参量信息和设定都可以通过面板上的功能键来进行读取改。

★功能高度集成化，集保护、测量、监视、控制、通信等多种功能于一体。

★国际通用输入电源模块，兼容85-265V交流或直流工作电源，降低了对工作电源的要求。

★ “tE 时间保护”符合增安型防爆电机的热过载保护标GB3636.3-2000。

★过载"时间-电流特性"符合GB/T14048.4-2003标准，并增加更多脱扣级别，满足重载启动要求。

★温度保护：更直接监控电动机的发热情况，符合标GB/T14048.X-200X。

★以高性能混合信号微处理器为核心，具有高速运算和实时信号处理能力，轻松完成保护算法；微处理器的总线不出芯片，系统 的可靠性和抗干扰能力大大提高，增强了可靠性；采用交流采样，其实时性和准确性远高于其他方式。

★支持Modbus协议和Profibus--DP协议，可以直接连入原有的DCS 系统，最高速率可达12M。

★产品在防震、抗干扰方面进行了精心设计和严格的电磁兼容性测试，以确保装置安全运行和防误动。

★高速采集接入装置的电流、电压输入信号数据，测量精度高。测量内容包括：相电流、相电压、线电压、有功功率、无功功率、功率因数、积分电度和脉冲电度等，测量电流范围广，可省略一次互感器成本；对各种电量和非电量信号的测量精度可通过通道校正系数进行调节，不需要调整硬件回路。

★事件记录多达96条，既可上传也可就地查看，为故障诊断和事故分析提供强有力的依据。

★ “晃电自起动”功能，主电路短时停电或电源切换后根据设定参数可实现分时顺序起动。

★具有完善的自检能力，包括存储器、出口、通讯口等，发现装置异常能自动告警。

★配备保护逻辑和控制逻辑可编程功能。

★采用频率跟踪技术，精确采样变频交流回路。

★变送器功能强大：内置4～20mA模拟量输出，可选多种电量(电流、电压、功率、电能),且范围可调。
