产品概述：
六柱高能容防爆过电压保护器产品，由于具有相间和相对地的保护功能，从而成功地解决了因真空开关开断而引起的操作过电压对设备绝缘危害的问题。但随着系统的日益扩大，电缆及非线性负载的普通采用，操作过电压和谐振过电压越来越严重，导致保护器动作越来越频繁，阀片老化速度加快，也使保护器的预期寿命相应缩短。以致于在系统谐振过电压等其它非正常条件下，保护器本身发生崩溃，进而引发开关柜内相间短路，给用户带来较大的经济损失。

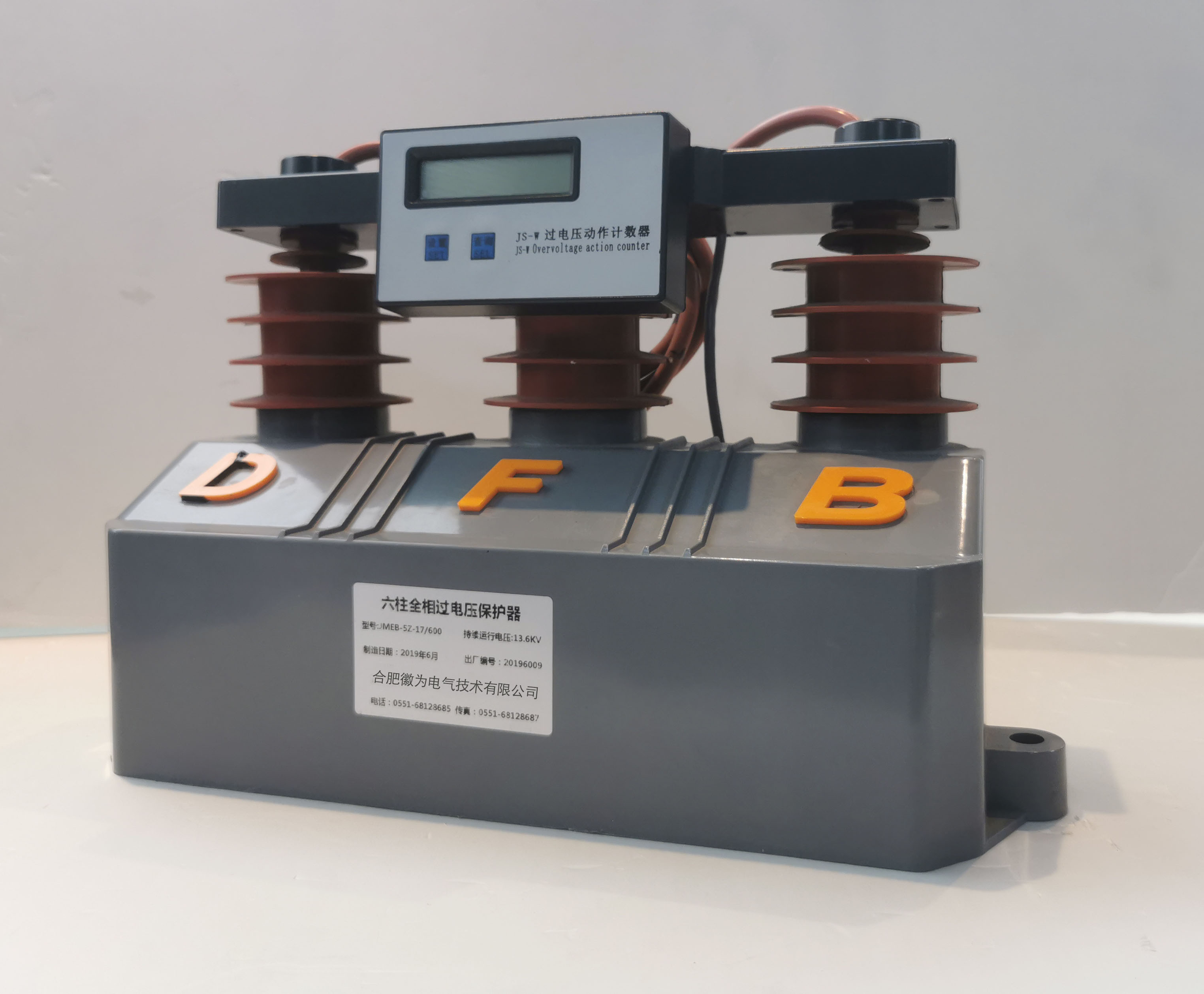

为了解决上述问题，我公司研制生产了新一代高能容防爆型复合式过电压保护装置(HWFB), 通过优化过电压保护装置的性能指标，加大了过电压的吸收容量，该装置增设了过电压动作计数及故障自动脱离功能，实现了该装置的免维护，免去了繁琐的定期检测工作，解决了工程技术人员对设备安全运行问题的担忧。
功能特点：
大通流容量，2ms 方波冲击电流最大值可以达到1000A, 限压效果更好，适用范围更广，耐受力更强，使用寿命更长；电压冲击系数为1,在各种电压波形下放电电压值相等；用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零的非线性特性，又使放电间隙动作后无续流，再承担灭弧任务，提高了产品的使用寿命；四星行接法，可将相间的过电压大大降低。
★保护对象：
A- 电动机
B- 发电机、变压器、母线线路、开关
C- 并联补偿电容器
O- 电机中性点
★ 持续运行电压：允许持久地施加在HWFB相间及相对地工频电压有效值，3KV 系统为3.8，6KV 系统为7.6，10KV 系统为 12.7，35KV为42。
★使用环境：有“W”为户外型；无“W”只适用于户内。
★(表一)中型号除 “W2” 为不带高压电缆引出外，其余型号均采用高压电缆外引结构。因此，对外引电缆长度 “L”及线鼻子孔 径“Ф”的要求，需用户在订货时注明。

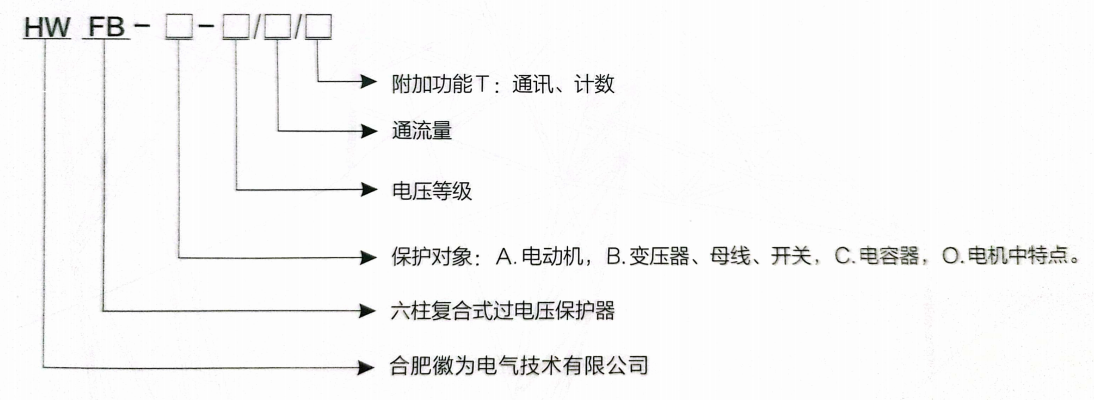

产品选型：
表一：用于电动机、发电机、变压器、母线线路、开关、电容器等设备过电压保护器，表中所列各型保护器相间与相对地有着同 样的过电压保护水平。这个表表头重做
型号 | 保护 对象 | 保护器 持续 运行 电压 (KV) | 保护 对象 额定 电压 (KV) | 工频放电电压 (不小于) (KV) | 操作冲击电流残压 | 1.2/50 US 冲击放电 电压及 残压 | 雷电 冲击 电流 残压 | 2ms 方波 冲击 电流 | 相 间 距 离 | 产 品 高 度
|
标准 | 允许范围 | 不大于5(KA) |
100A | 500A | 5KA |
HWFB-A-3.8/7.5 | 电动机 | 3.8 | 3.15 | 5.2 | 46～&5 | 7 |
| 7.5 | 1000A | 131 | 182 |
HWFB-A-7.6/15 | 7.6 | 6.3 | 10.4 | 9.3～6.5 | 14 |
| 15 |
HWFB-A-12.7/24.8 | 12.7 | 10.5 | 17.2 | 15.4～20.7 | 23.1 |
| 24.8 | 197 |
HWFB-B-3.8/12 | 发电机 变压器 母线 开关 | 3.8 | 3(3.15) | 7 | 6.3～8.4 | 10.2 | 10.2 | 12 | 182 |
HWFB-B-7.6/24 | 7.6 | 6(6.3) | 15 | 13.5～16 | 20.4 | 20.4 | 24 | 197 |
HWFB-B-12.7/40 | 12.7 | 10(10.5) | 25 | 22.5～30 | 33.8 | 33.8 | 40 |
HWFB-B-12.7/40W2 | 250 | 406 |
HWFB-B-16.7/55 | 16.7 | 13.6 | 34.5 | 31～41.4 | 46.8 | 46.8 | 55 | 180 | 260 |
HWFB-B-19/62.5 | 19 | 15.75 | 39.3 | 35～47.2 | 53.3 | 53.3 | 62.5 | 240 | 360 |
HWFB-B-30.5/96 | 30.5 | 24 | 56 | 50.5～62.5 | 81 | 81 | 96 | 200 | 490 |
HWFB-B-42/119 | 42 | 35 | 75 | 67～90 | 105 | 105 | 119 | 310 | 550 |
HWFB-B-42/119W1 | 400 | 1058 |
HWFB-B-42/119W2 | 630 | 1150 |
HWFB-C-3.8/11.7 | 电容器 | 3.8 | 3 | 7 | 6.3～8.4 | 10.4 |
| 11.7 | 131 | 182 |
HWFB-C-7.6/23.4 | 7.6 | 6 | 15 | 13.5～16 | 20.7 |
| 23.4 | 197 |
HWFB-C-12.7/39.1 | 12.7 | 10 | 25 | 22.5～30 | 34.5 |
| 39.1 |
HWFB-C-12.7/39.1W2 | 250 | 406 |
HWFB-C-42/119 | 42 | 35 | 75 | 87～90 | 105 |
| 119 | 310 | 550 |
HWFB-C-42/119W1 | 400 | 1058 |
HWFB-C-42/U9W2 | 630 | 1150 |
表二：电机中性点过电压保护器(无间隙)
型号 | 保IP嚣特续运行电压有效值(KV) | 电机额定用压 有效值(KV) | 雷电冲击电流残压不大于（KV） | 直流1mAc参考电压不小于（KV） |
HWFB-0-2.13 | 2.13 | 3.15 | 6.0 | 3.4 |
HWFB-0-4.6 | 4.6 | 6.3 | 12.0 | 6.9 |
HWFB-0-7.6 | 7.6 | 10.5 | 19.0 | 11.3 |

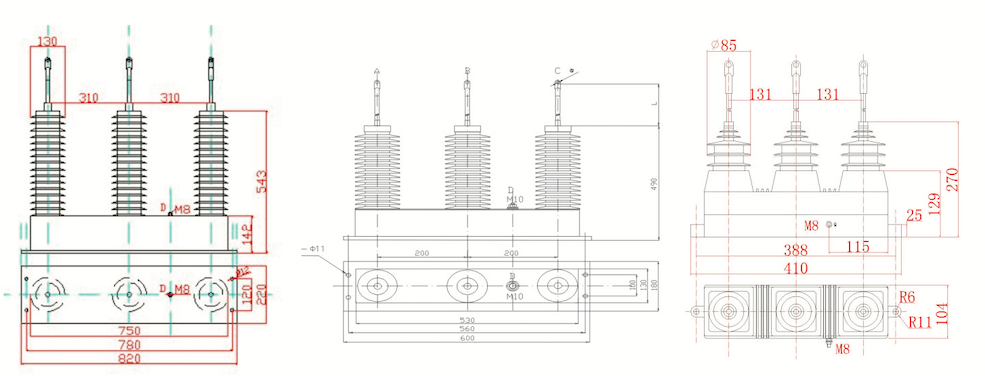

外形和安装尺寸：
