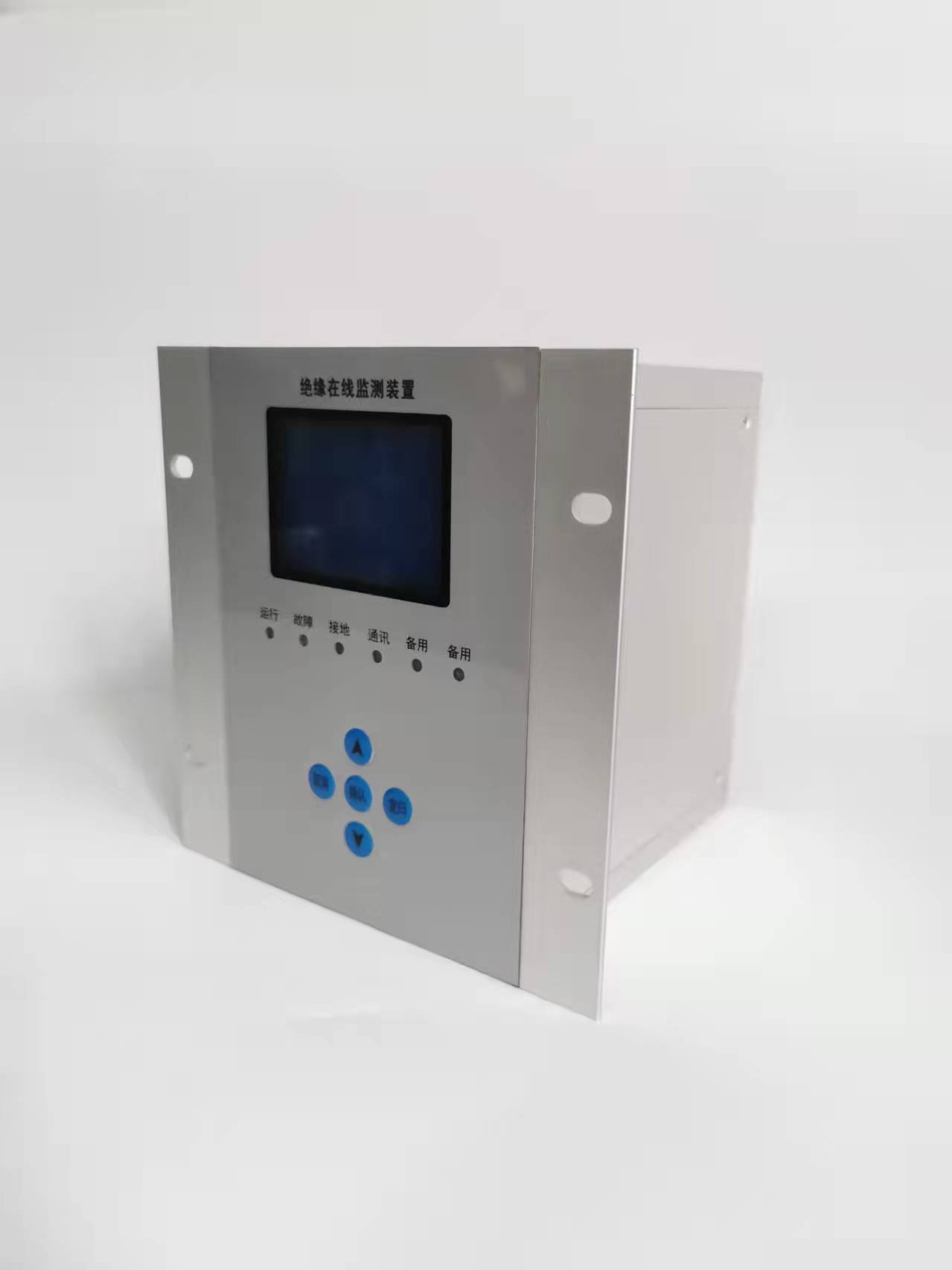

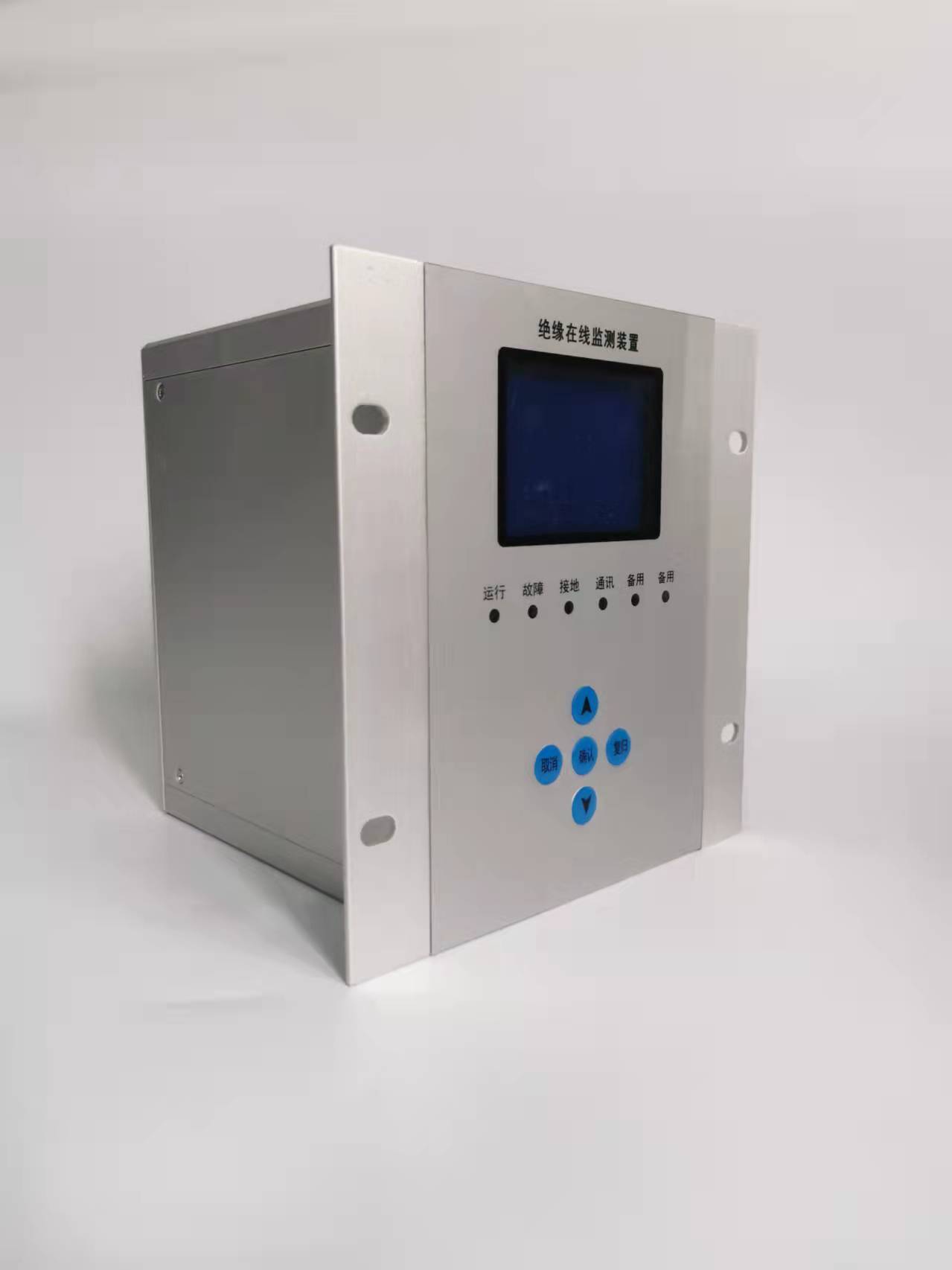

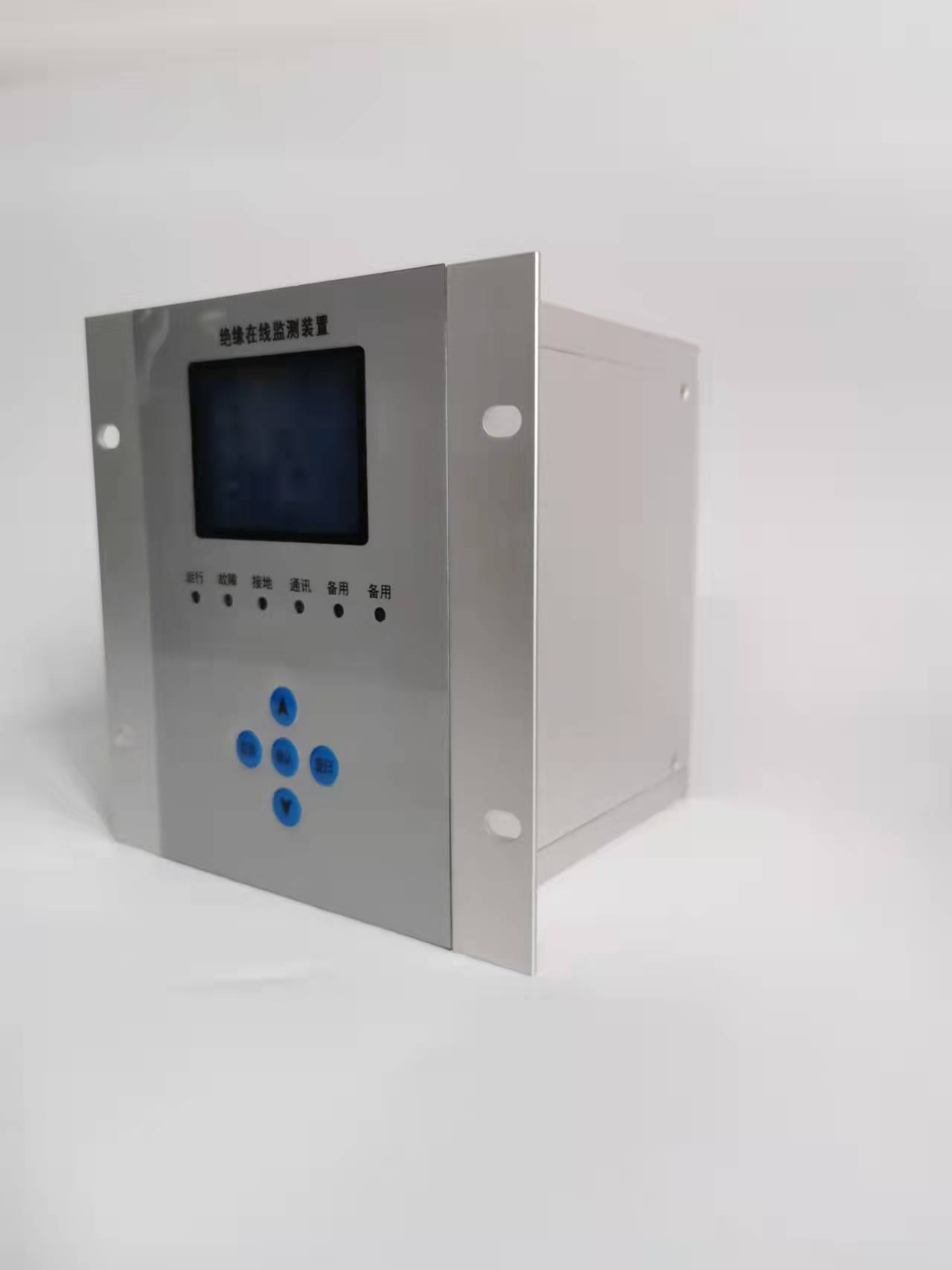

产品概述：

     绝缘监测装置是一种能够在线监测高压电力电缆绝缘状态的装置，该装置的使用为诊断电缆早期缺陷和事故隐患、控制突发性绝缘事故、监测电气设备绝缘性能的好坏提供了有效的信息，并直接影响设备的安全可靠运行。

     该装置安装方便、操作简单、实时性强、监测信息更加真实准确，广泛应用于0.4KV~35kV电力系统中。

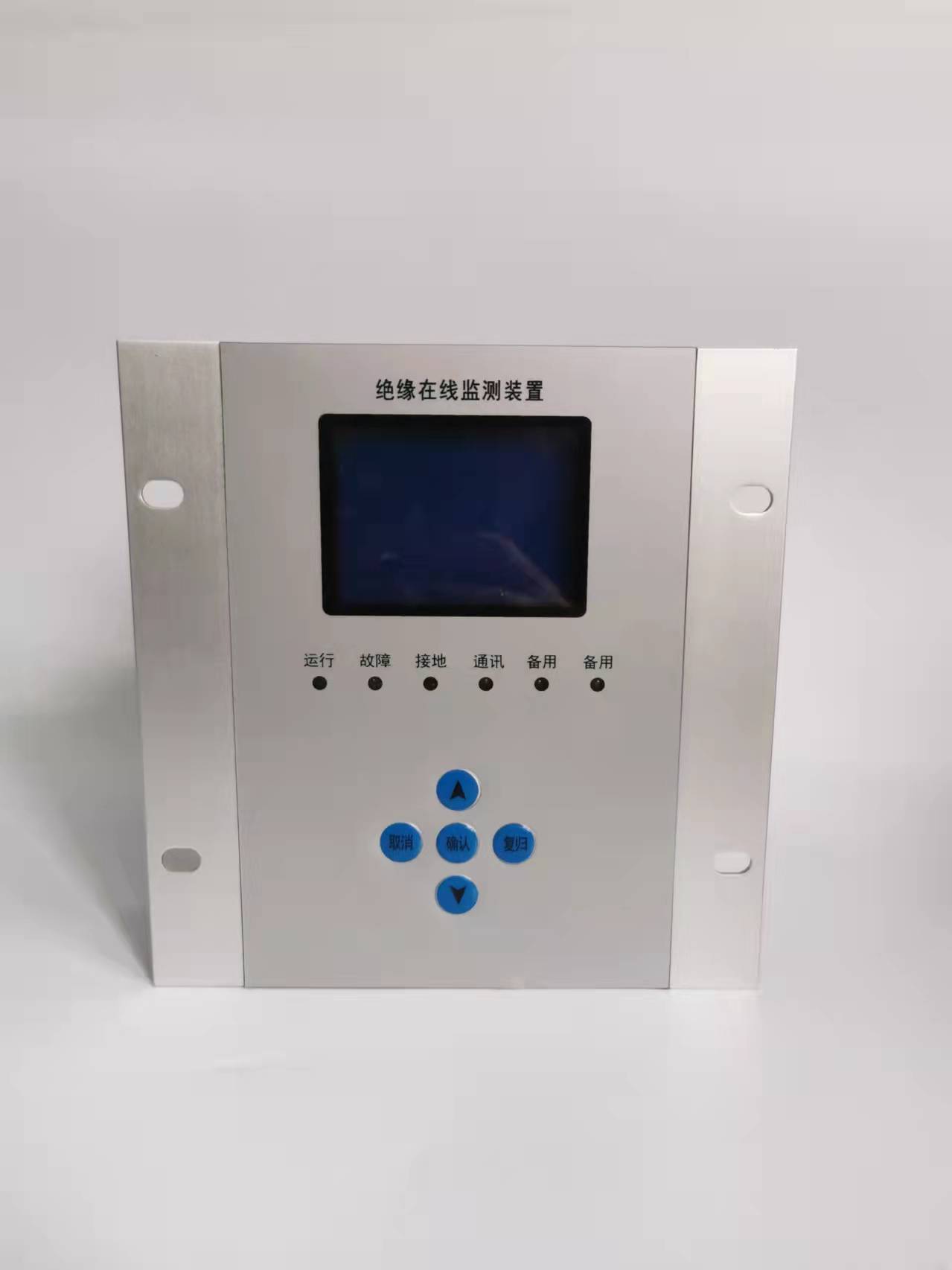

      该装置由高性能的单片机控制管理，液晶显示屏显示系统当前运行状态。当诊断出运行设该装置由高性能的单片机控制管理，液晶显示屏系统当前运行状态。当诊断出运行设备故障时，指示灯、蜂鸣器同时报警、告警继电器动作，以便于设备维护人员及时了解电缆线路绝缘状态。并且，该装置还具有RS485 通信接口，以便于与上位机进行通信。

工作原理：

      在线监测是一种在电力设备运行状态下，利用系统运行电压进行的电力设备特性参量的测量。测量可以是连续的，也可以是间断的。在线监测是一种非破坏性测量，由于测量是在设备运行过程中进行的，大大提高了试验的真实性与有效性，有助于及时发现电力设备潜在的缺陷和故障。

      而对于高压电力电缆绝缘的在线监测，目前的方法有很多种，但是各种监测方法均有不足之处，每种都很难全面表征电缆的绝缘状况。

      本公司生产电网运行设备在线监测装置电网运行设备在线监测装置，是针对中性点不接地高压系统，以监测泄露电流、介质损耗角正切、等值电容等绝缘指标为基础的技术手段，综合多种监测技术的优点，有效地消除了谐波、传感器零漂等带来的测量误差，提高了测量的精度和稳定性。硬件上采用高精度微电流传感器检测高压电力电缆的泄露电流，从电压互感器二次侧抽取电 压信号，采用整形滤波放大技术进行信号处理；软件上综合采用了绝对值测量和相对值比较两种技术，有效地解决了现场干扰环境下介质损耗及阻性电流的精确测量问题，具备较高的测量精度和较强的抗干扰性能。

      该装置的使用能够有效地预诊断告警，防止故障性灾难的发生，降低损失，同时可以降低维护成本，减低故障率，减少设备 停运时间。

主要功能：

* 实时监测高压电力电缆的泄露电流；

* 实时监测高压电力电缆的三相不平衡度；

* 介质损耗实时监测及超值报警；

* 电缆绝缘阻值实时监测及超值报警；

产品特点：

* 采用高精度微电流传感器，能充分保证监测的精度和线性度；

* 抗电磁冲击及电网操作冲击能力强；

* 采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可靠性；

* 将微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映高压电力电缆的绝缘状况；

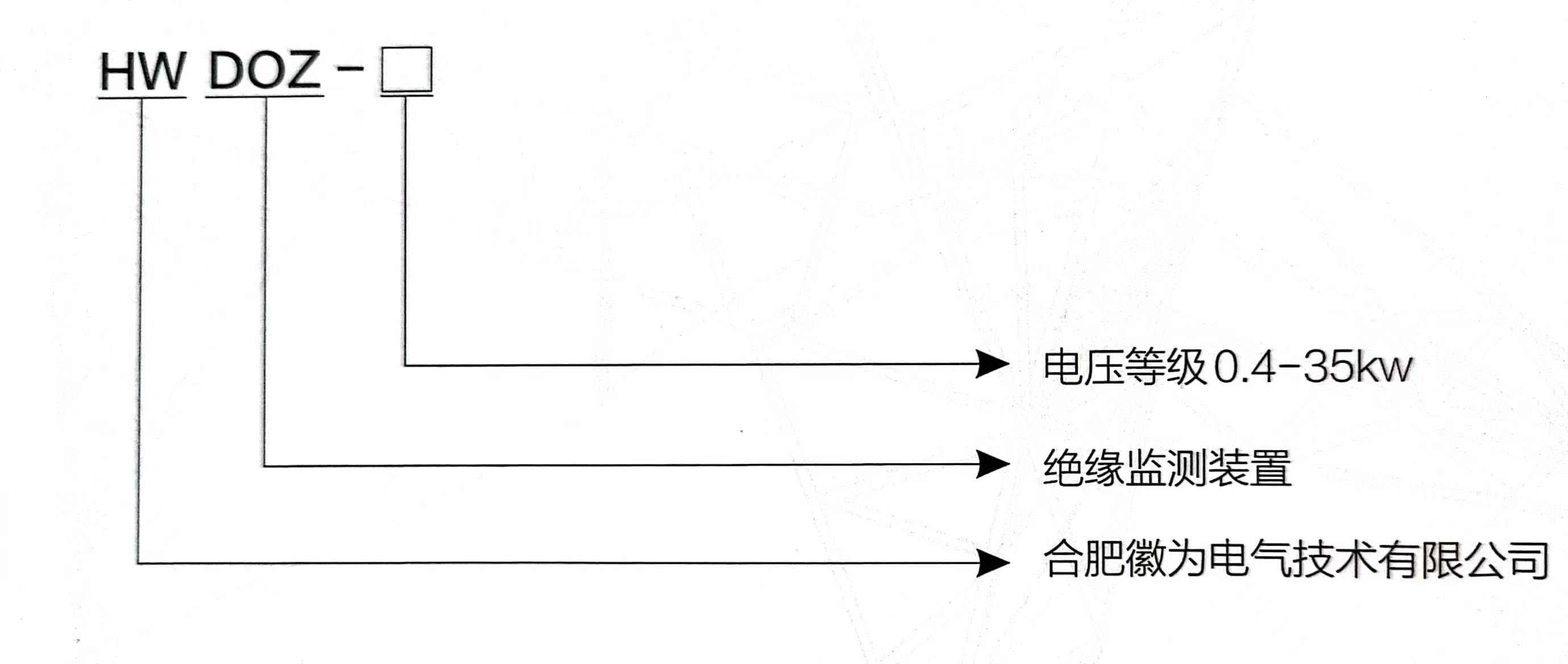

产品选型：
