产 品 概 述

      HWD  型低压组合式综合瞬时过电压(浪涌)保护器是本公司针对常规低压电涌保护器的缺点而设计的具有独特联结方式和结构形式的综合瞬时过电压保护器。与常规的电涌保护器相比，低压组合式综合瞬时过电压保护器具有不可比拟的优点，它广泛应用于电力、冶金、金融、石油、化工、煤炭、轻工、通讯、民航、国防、气象、建筑等行业，是保护各类低压电器设备、智能化电气设备及各种电子信息设备的大气过电压和操作过电压的理想设备。

      HWD  型低压组合式综合瞬时过电压保护器是一种新型的浪涌保护器，主要用于发供电企业和用电企业单位的低压供电系统，安装在低压进线柜、电源柜、动力配电柜、整流柜、配电箱、照明箱内，以保护用电设备免遭雷击和操作过电压的侵入而导致的损坏，可限制大气过电压、各种开关引起的开断过电压及各种操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

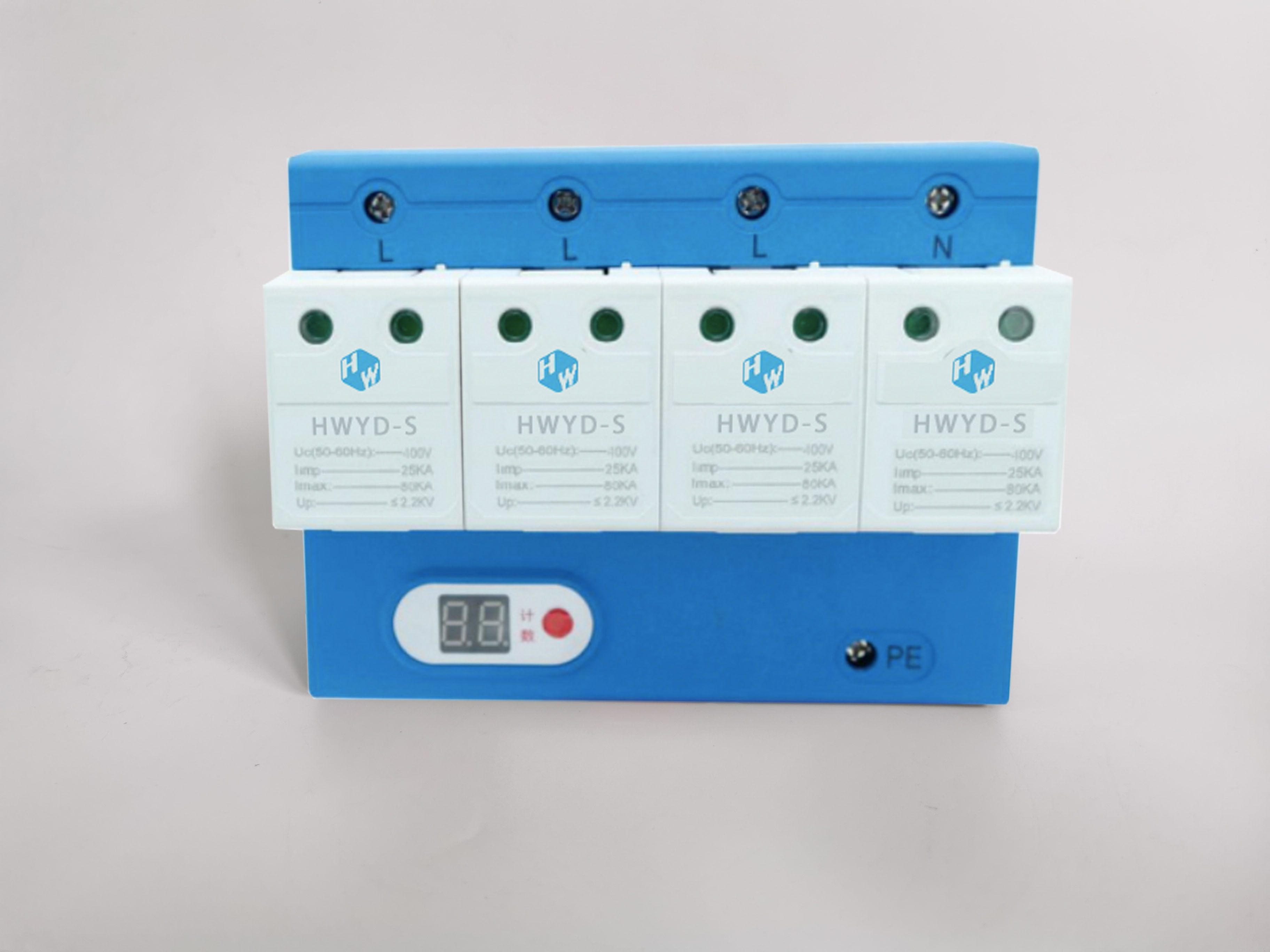

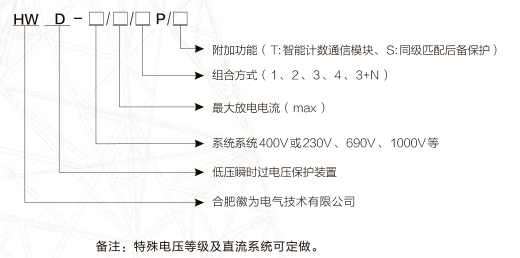

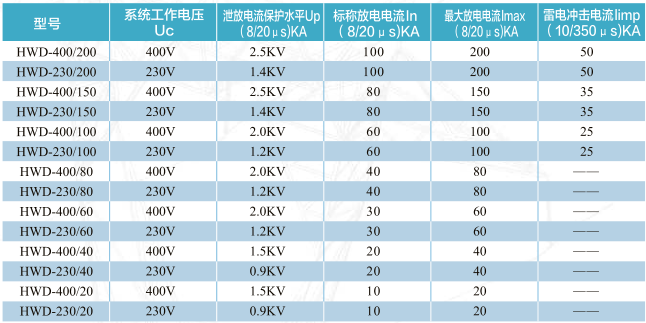

产 品 选 型

性 能 优 势

1、 优秀的材料特性及应用寿命长

氧化锌非线性电阻和放电间隙(放电管)相组合的结构，使两者互为保护。放电间隙是氧化锌电阻的荷电率为零，氧化锌的 非线性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命。在操作过电压的 情况下，动作寿命可达105次/20年.达到了最严格的产品标准。

2、 三重附加保护功能

在产品内部除了配置高性能的过热保护脱扣外，增加了工频续流保护脱扣和最大泄放电流耐限脱扣，保护种类更全面，可靠 性大为提高。

3、 保护效果好、限制电压低、动作电压准确。电压冲击系数为1,在各种电压波形下放电电压值均相等，不受各种操作过电 压波形的影响，过电压保护值准确，保护性能优良。

4、一体化结构，安装方便；

5、 标准35rlm 导轨安装；劣化失效显示，绿色正常，红色失效。

6、 可附加摇通信警装置。

7、自身防雷，确保不被入侵电涌损坏。

8、支持有限传输。

9、现场报警功能，即便不联网，也可以轻松实现现场管理。

技 术 参 数

工作电压： DC   220V

产品功耗：2W

通讯方式： RS485

通讯协议：标准MODBUS、MQTT

最大可持续电压 (Uc):385V~

I型最大放电电流 (lmax):20-40kA

型最大放电电流 (lmax):40-80kA

开关量采集：3路(遥信、空开、接地)

SPD  动作计数：1路

计数范围：0~9999次

计数门限：1KA (出厂默认)

报警指示：红色LED

常亮传输距离：无线(2500 m 可视距离)

外壳材料：塑料外壳

IP 防护等级： IP20

环境湿度：<95%

工作温度： -20~70℃

外形尺寸：145*90*50mm  (长宽高)

产品重量：180g

安装方式：35 mm  导轨

产品安装：

本产品的主要用途是监测浪涌保护器 (SPD)的状态及使用寿命，一般在室内安装使用，通常安装在浪涌保护器旁边。安装方式：35mmDIN标准导轨安装，符合DINEN60715标准。

在配电箱内选择合适位置固定DIN 导轨，将监测模块卡入导轨上固定。

监测模块接线端口⑦、⑧接485通信模块接口；⑨、0为辅助干接点方式，不分极性，其中一端接公共端，另一端接常闭端。 接线按照颜色接电源线和通讯线，不可接错。

电源进出线、地线规格均应符合规范要求，且连线应短而粗，并确保接地电阻小于4欧姆。
