产品概述：

       HWIDF电缆头防爆装置是我公司最新研发的立体、全方位监测高压开关柜的产品，可以同时监测电缆接触面温度、故障弧光信号、电缆绝缘程度。抛弃传统监测监测单一特征量的局限性和不全面性。又兼顾了监测的必要性。

      高压开关柜中，母线接头、触点开关、刀闸开关、等重要设备接头处由于接触电阻和长期老化的双重作用下，容易导致接触电阻进一步加大导致发热、温升严重。如不及时发现极易导致设备烧毁故障。影响供电的安全可靠性。

      在线温度监测对供电的安全性和可靠性不可缺少，但是单纯的温度监测无法做到全面的 保护和发生事故的及时自处理。我公司创造性的电弧光技术引入本系统。达到监测温度和弧 光的双重作用，可以实现故障点的摘除。将故障控制在最小的范围。

      HWIDF电缆头防爆装置的弧光保护单元是我公司根据国内实际情况，吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。

工作原理：

      电缆绝缘在线监测单元是一种在电力设备运行状态下，利用系统运行电压进行的电力设备特性参量的测量。测量可以是连续的，也可以是间断的。在线监测是一种非破坏性测量，由于测量是在设备运行过程中进行的，大大提高了试验的真实性与有效性，有助于及时发现电力设备潜在的缺陷和故障。

     而对于高压电力电缆绝缘的在线监测，目前的方法有很多种，但是各种监测方法均有不足之处，每种都很难全面表征电缆的绝缘状况。

     我司研发电缆绝缘监测模块，是针对中性点不接地高压系统，以监测泄露电流、介质损耗角正切、等值电容等绝缘指标为基础的技术手段，综合多种监测技术的优点，有效地消除了谐波、传感器零漂等带来的测量误差，提高了测量的精度和稳定性。硬件上采用高精度微电流传感器检测高压电力电缆的泄露电流，从电压互感器二次侧抽取电压信号，采用整形滤波放大技术进行信号处理；软件上综合采用了绝对值测量和相对值比较两种技术，有效地解决了现场干扰环境下介质损耗及阻性电流的精确测量问题，具备较高的测量精度和较强的抗干扰性能。

      我司全新产品电缆头防爆装置创造性在传统温度监测的基础上加入电弧光监测和电缆绝缘监测。客户既可以只针对电缆的监测又可以将整个开关柜加入温度、电弧光监测。达到立体、全方位的监测，杜绝事故的发生。

产品特点：

1、实现开关柜电缆及触点温度在线监测，温度传感器采取自取电技术。不需要更换电池。

2、动作迅速可靠，采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，从发现故障到出口跳闸时间间隔优于10ms， 确保开关柜内设备的弧光在75ms 以内切除。

3、全数字化设计，本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。

4、 保护原理简单、合理采用温度、电弧光、电缆绝缘监测立体式监测。将多种传感器信号横向比较，确保监测的准确性。可以

发现故障，处理故障。

25、 故障信息记录全面。

26、 交互界面友好全中文菜单。

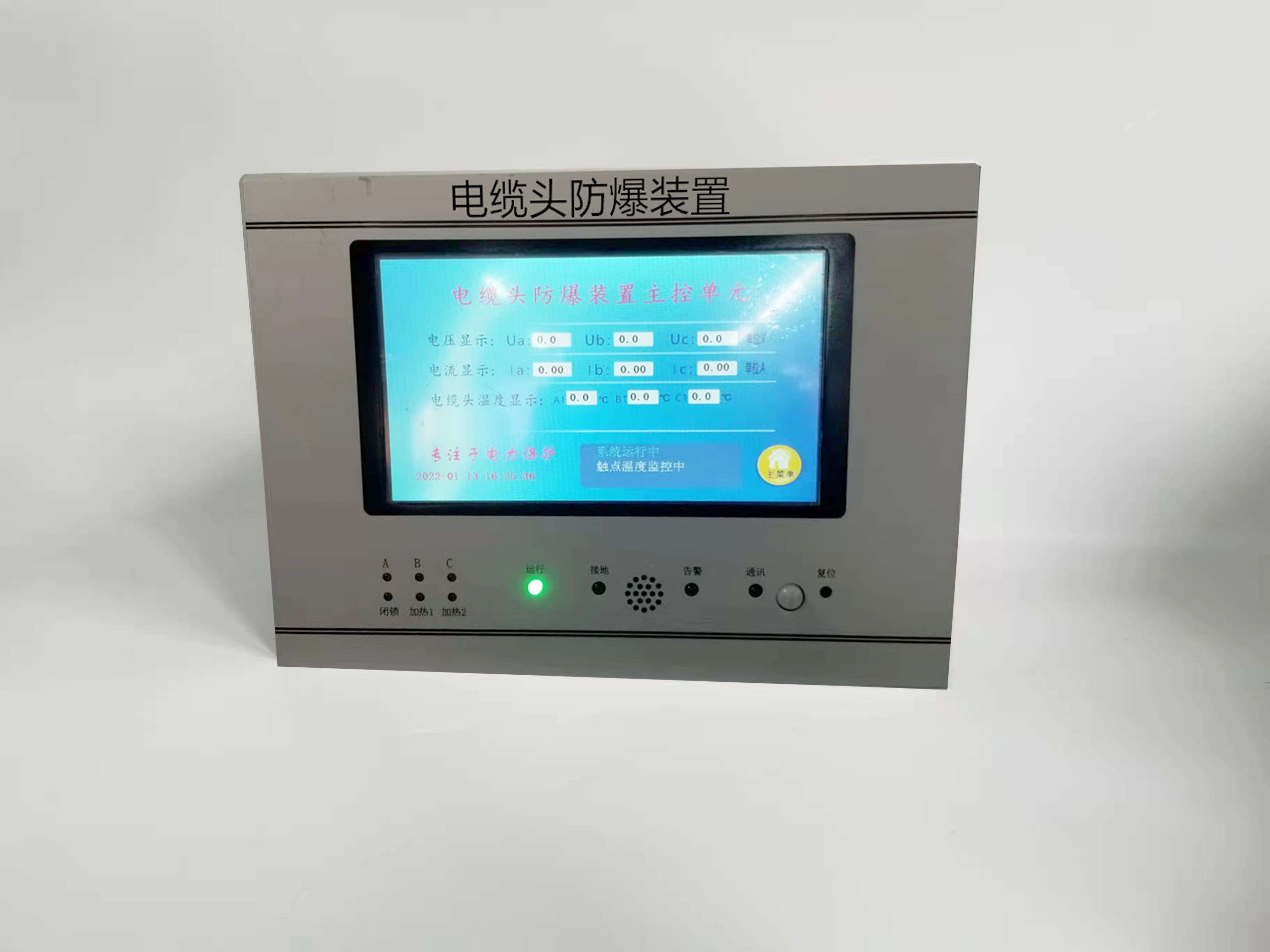

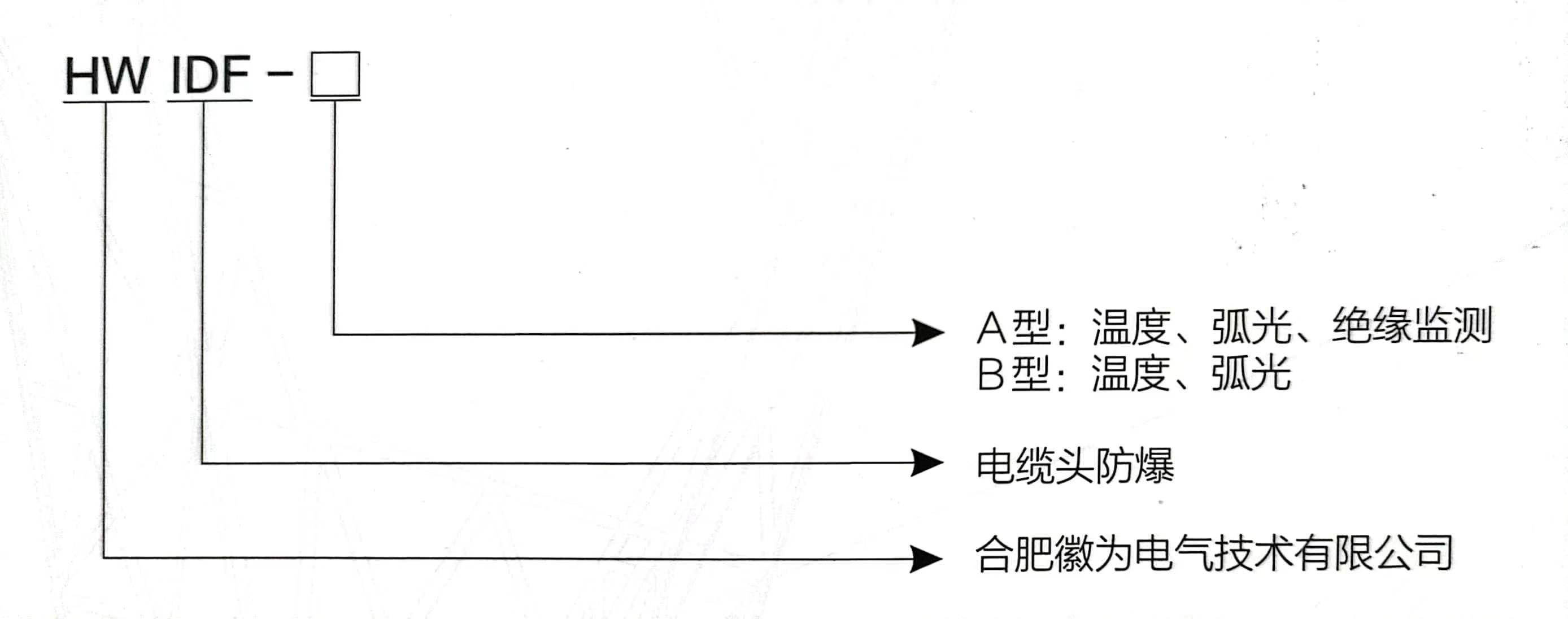

产品选型：

技术参数和使用环境：

适用范围：3kV―35kV系统

电压测量精度：0.5%

报警继电器输出触点容量：AC 240V/10A，DC 30V/10A

通信方式：RS485@9600bps

工作电源：AC220V±10%，DC220V±10%

海拔高度：小于2000米

工作环境温度：-40℃～85℃

空气相对湿度：90% (25℃)、50% (40℃)

使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体。污秽等级：不超过Ⅱ级

安装地点：母线高压室内，具有防风、防雨和防尘设施
