产品概述：

电力系统正向着大电网高可靠性、高自动化水平的方向迅猛发展。对电网运行自动化、智能化的监控水平已成为国内外高度重视的关键问题。随着社会用电量的日益增加，承载着大负荷输送任务的高压电气设备如变压器、互感器、高压开关柜、室外刀闸等电力负载也在迅速增加。电网中众多高压电气设备本身、设备之间的连接点是电力输送最薄弱环节，这个薄弱环节的实质问题就是连接点发热。随着负荷的增大，导致连接点发热并形成恶性循环：温升、膨胀、收缩、氧化、电阻增大、再度升温直至酿成事故。因此，电力系统不惜人力、财力，采取多种措施监测高压连接点的温升。据国家电力安全事故通报统计，我国每年仅发生在电站的电力事故，40%是由高压电气设备过热所致。因此监测高压设备连接点温升是杜绝此类事故发生的关键，实现温度在线监测是保证高压设备安全运行的重要手段。

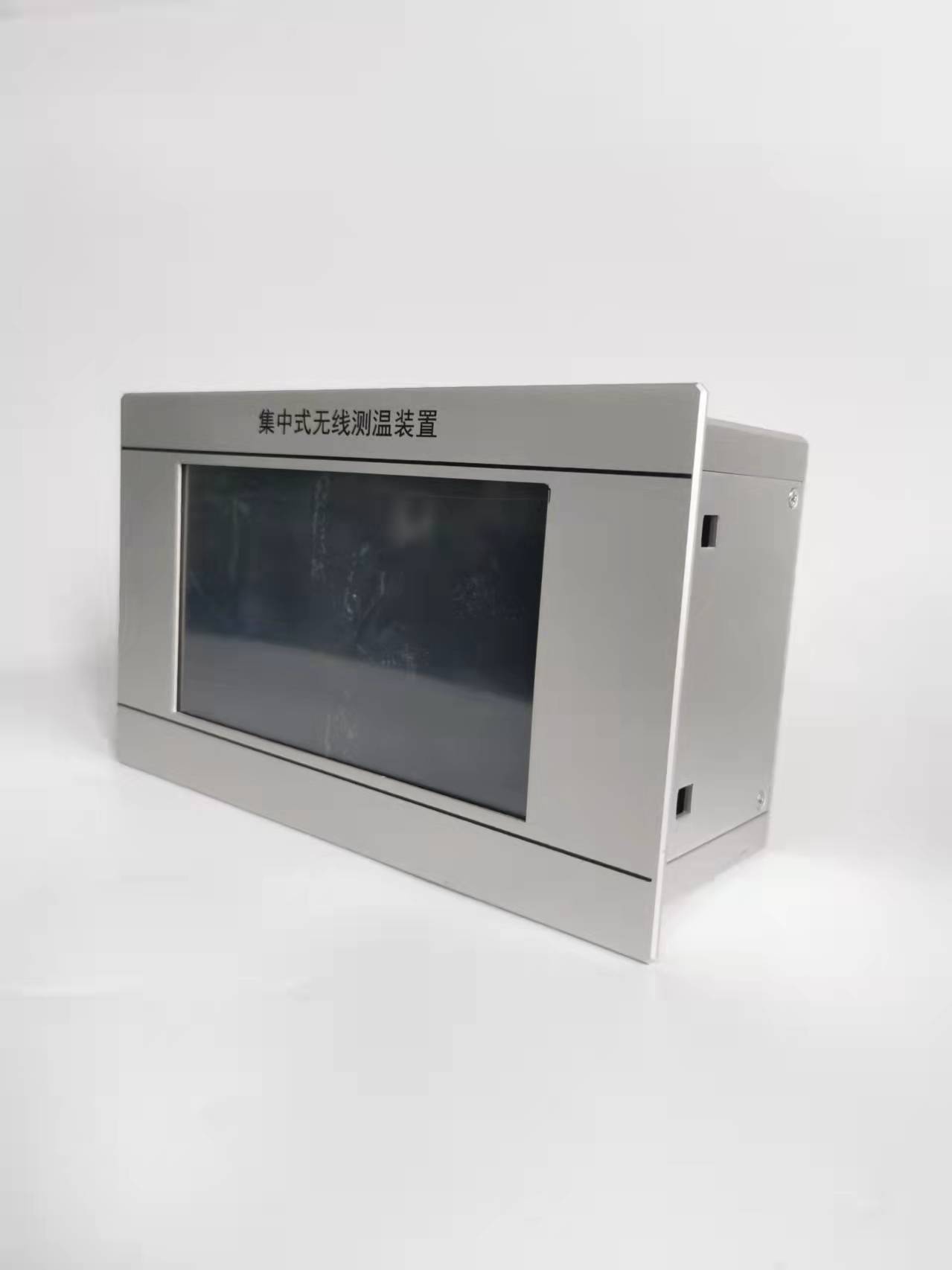

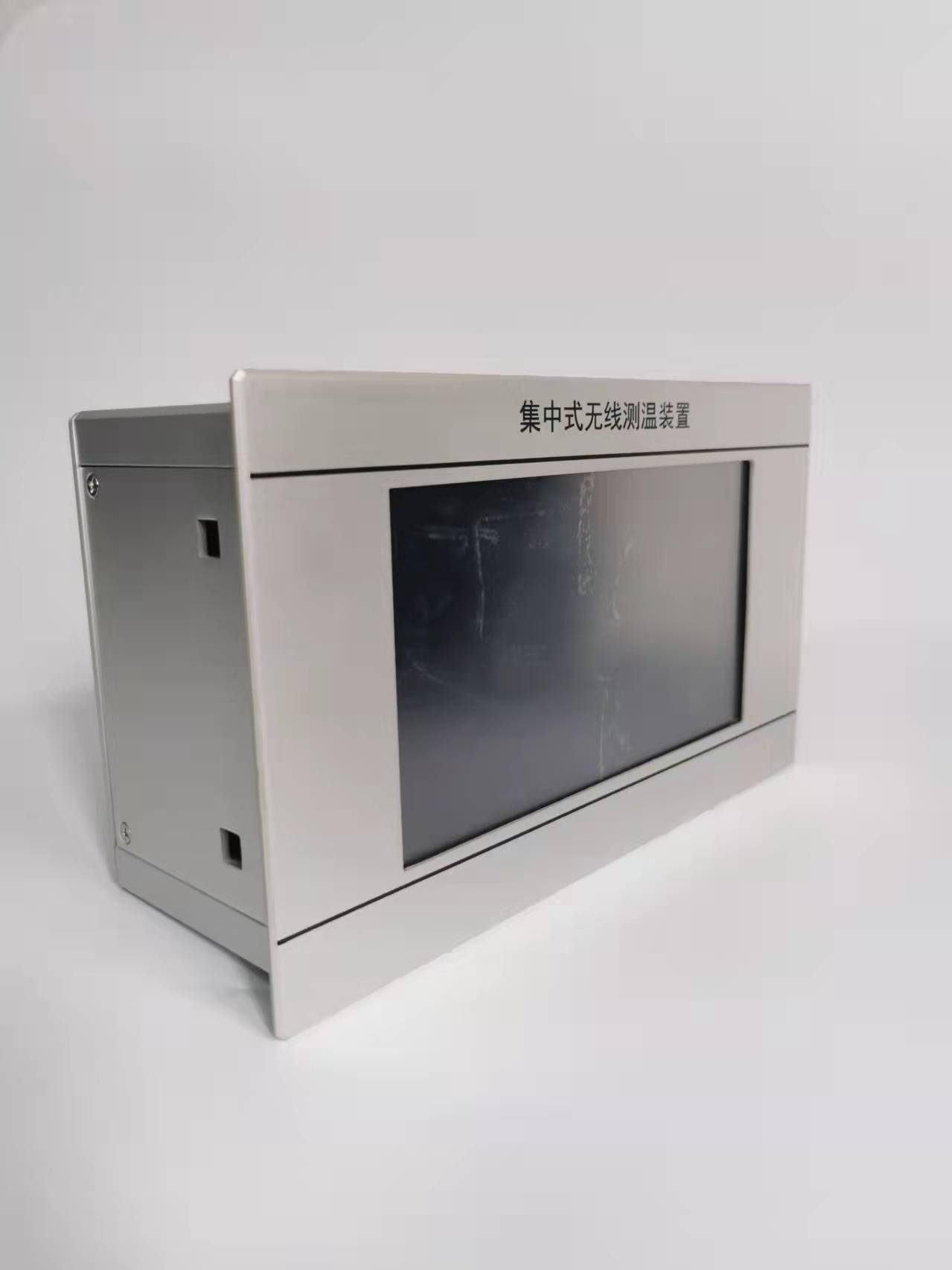

因此，我公司针对这一情况研发了全新概念的电气接点无线测温装置。该产品功能强大，适用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。能够使开关柜进一步智能化、网络化、数字化，方便广大用户使用与操作。

高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。针对于此，我公司自主开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

      无线式温度监测系统具有极高的可靠性和安全性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

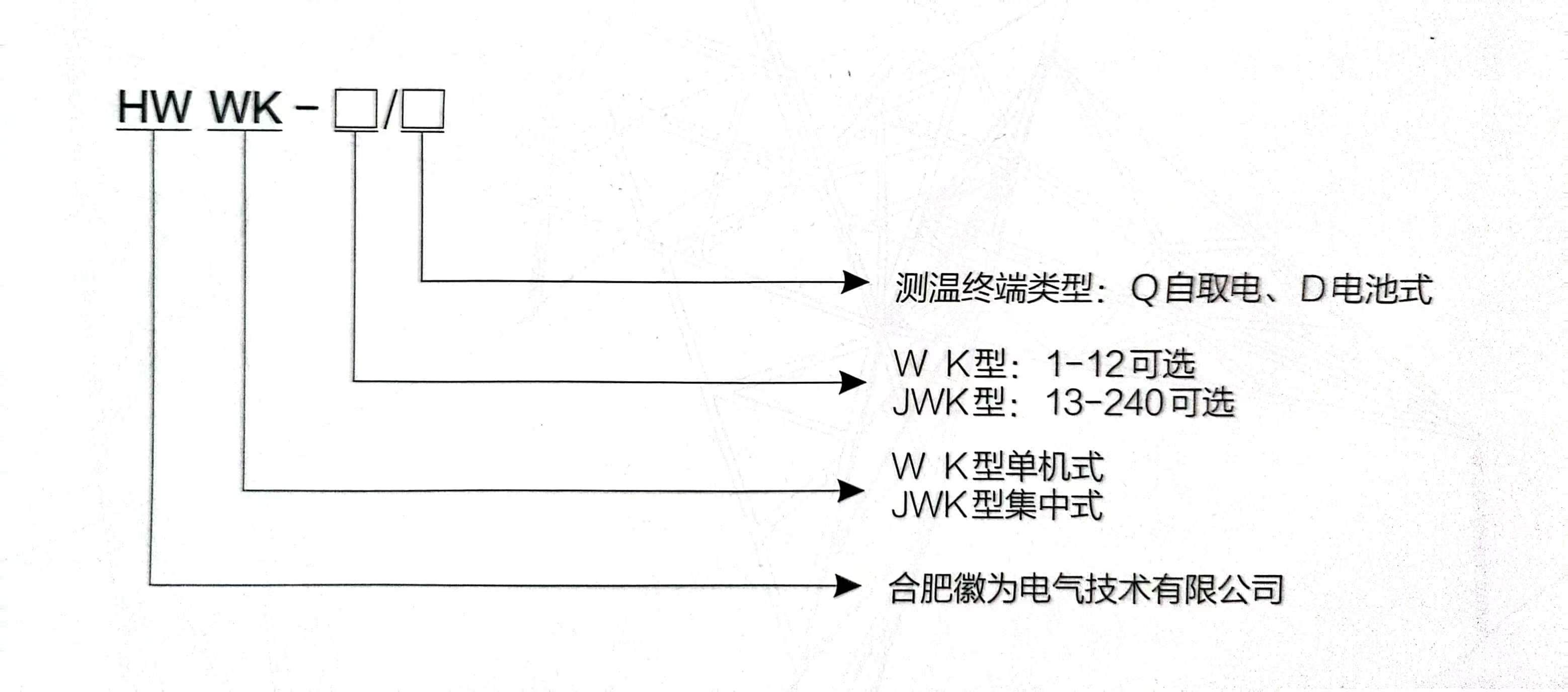

产品选型：

产品特点：

1.发射采用2.4G 可选频率，均工作在免费频段。

2.数字温度传感器精度准确测量范围广。

3.采用内置天线，体积最小。

4.极低的传感器功耗(<10mW),  电池寿命：>5年。

5.高达65535个无线传感器编址。

6.传感器自动识别，无连线，安装简便。

7.测温信号数据传输方式：无线传输，传输距离长(空旷地带传输距离200米),穿透性能强；传统的红外及2.4G 通讯频段传输距离短，穿透性能差 。

8.该产品具有无线防碰撞功能，接收灵敏度高。

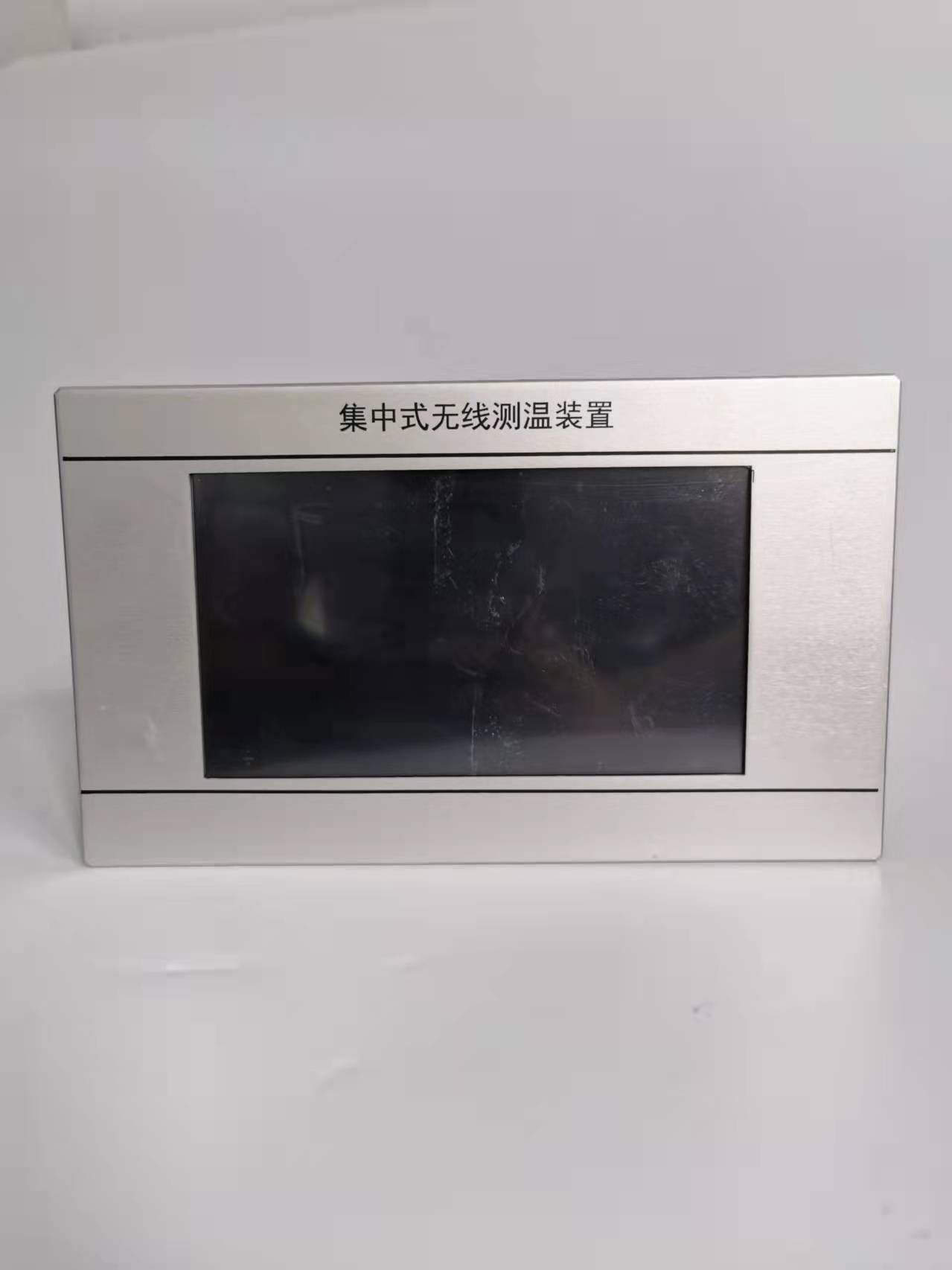

9.主设备采用彩屏显示方式，人机界面非常友好，从视觉给您非一般的感受(背景图片、环境温湿度及电器接点当前实际温度值显示)；参数可以根据客户需求设置，根据实时监测到电气接点当前的温度值，提供预警、报警两个输出保护节点，另外还提供环境温湿度负载输出节点。

10.发射模块产品材料绝缘性能高、耐高温，主设备采用阻燃外壳、阻燃线路板，传感器采用屏蔽、高温导线。

11.发射模块功耗低(静态<5uA, 发射 一次<6mA), 现场情况不同发送频率不一样等温度稳定后发送频率基本上为90秒，特殊 用户时间长短可根据客户要求制定。

12.主设备的电子线路有过流保护、过压保护、电磁兼容和抗干扰措施。

HWJWK型技术参数：

工作电源： AC220V(±10%),频率50/60HZ

绝缘性能： 100MΩ

功耗：≤8W

抗静电干扰：4000V

抗电磁干扰性能：符合1EC255-22的标准规定

预警输出：无源触点输出(常开),AC220V  5A

报警输出：无源触点输出(常开),AC220V  5A

负载控制输出：无源触点输出(常开),AC220V  5A

负载能力： 一倍工作电压，额定功率阻性负载AC220V5A

环境温湿度测量范围

湿度测量范围：0%RH～99%RH

温度测量范围： -19～99℃

测量精度

湿度测量范围： ±3.0%RH

温度测量范围：±1℃

分辨率：0.1℃

数据通讯

通讯方式： RS485

通讯协议： ModBus RTU

通讯波特率：9600bps

数据格式：8个数据位，1个终止位，无奇偶校验

触头/电缆搭接头节点测温参数

触头/电缆搭接头测温范围：0～+125℃

触点容量（最大）： 4组12点

采样周期：2次/秒，发射周期90秒/次（等温条件）

报警事件存储：≥40条

触头/电缆搭接头温度精度：±2℃

数据保存年限：10年

HWJWK主要技术参数：
