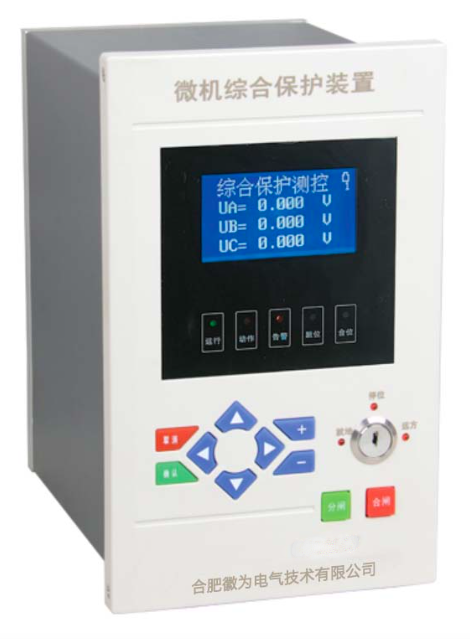

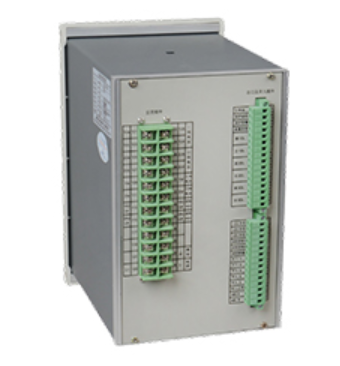

产品概述：
HWZB60系列微机综合保护装置适用于110KV以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、备用电源自投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。
产品功能：
▲采用全密封式结构，具有良好的抗震、防尘性能。
▲小型化设计，体积小，重量轻，外形美观，安装方便。
▲采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强。
▲全汉化液晶显示，人机界面清晰易懂，操作整定极为方便。
▲装置供电电源为交直流两用，控制回路电源DC220V(DC110V、AC220V、AC110V须定货时注明)
▲具 有RS485总线串行通信口，并集成了MODBUS标准通信规约。
▲具有 事件顺序记录功能，可记录150条事件，数据掉电不丢失。
▲具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持。
▲外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能。
▲内部集成零序电流(电压)合成运算可外加零序CT(PT)也可不外加零序CT(PT)，实现零序过流过压保护。
▲采用精密合成算法，可通过按键实现V-V接法与Y接法通用。
▲具有完整的断路器操作回路。
▲超低功耗。

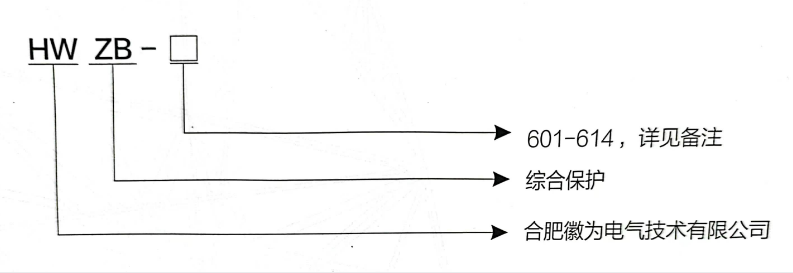

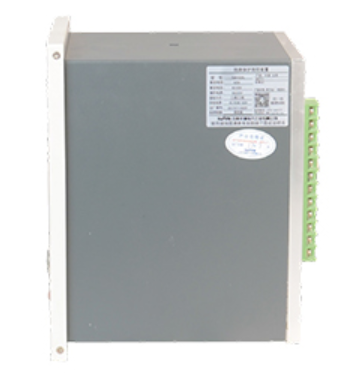

产品选型：
备注：
601-通用型微机综合保护装置 | 602-线路保护测控装置 | 603-变压器测控装置 | 604-所用变保护测控装置 |
605-变压器后备保护装置 | 606-备自投保护装置 | 607-电容器保护测控装置 | 608-发电机后备保护装置 |
609-电动机测控装置 | 610-数字式PT 并列装置 | 611-PT 电压监测装置 | 612-变压器差动保护装置 |
613-发电机差动保护装置 | 614-电动机差动保护装置 |
|
|
技术参数：
▲额定工作电压AC220 、DC220V 或DC110V (订货注明)
▲操作回路电源DC220V(DC110V，AC220V，AC110V， 订货注明)
▲额定技术数据
a)交流电流：5A或 1A(订货注明);
b)交流电压：400V或100V(订货注明);
c)频率：50HZ
▲功率消耗
工作电源：正常工作时，不大于5W;
保护动作时，不大于10W。
交流电流回路：<1VA/相(IN=5A);
<0.5VA/相(IN=1A);
交流电压回路：<0.5VA/相；
▲精确工作范围
电流：0.04In～20In;
电压：0.4V～1.2Un;
频率：0.9Fn～1.1Fn;
时间：0～100s
▲保护部分精度
定值精度：≤±5%;
时间精度：<±1%整定时间+35ms
整组动作时间：≤35ms;
频率精度：≤0.01Hz;
▲测控部分精度
交流量精度：≤±0.2%;
有功无功：≤±0.5%;
▲开关量输入
输入类型：无源
光电隔离输入数量：8
工作电压：AC220V、DC220V
▲开出接点容量
a)出口继电器
触点额定载流容量：250Vac/220Vdc,5A
输出类型：无源(空接点)
b)信号继电器：
触点额定载流容量：250Vac/220Vdc,5A
输出类型：无源(空接点)
▲通信接口
数目：1
电气特性：RS485
通信协议：MODBUS
地址：1～99
波特率：≤1Mbps
通信介质：双绞线或光纤
参考标准：
GB6162-85《静态继电器及保护装置的电气干扰试验》
GB7261-87《继电器及继电保护装置基本试验方法》
GB2887-89《计算机站场地技术条件》
GB 14258-93《继电保护和安全自动化装置技术规程》
GB 50062-92《电力装置的继电保护和自动化装置设计规范》
DL/T 527-2002《静态继电保护装置逆变电源技术》
IE870-5-103《继电保护信息接口标准》
GB /T15145-94《微机线路保护装置通用技术条件》
GB/T16435.1-1996《远动设备及系统和接口(电气特征)》
GB /T17626.2《静电放电抗扰度试验》
GB /T17626.3《射频电磁场辐射抗扰度试验》
GB/T17626.4《电快速瞬变脉冲群抗扰度试验》
GB/T17626.5《浪涌冲击抗扰度试验》
GB /T17626.6《射频场感应的传导骚扰抗扰度试验》
GB/T17626.8《工频磁场抗扰度试验》
GB /T17626-1998《电磁兼容试验和测量技术》
GB/T14537-1993《量度继电器和保护装置的冲击与碰撞试验》
