产品概述：

我国配电网主要指6KV、10KV、35KV、 三个电压等级的电网，在电力系统中量大面广，占有重要的地位。中性点可能采用不接地，消弧线圈接地、大电阻接地、中电阻接地、小电阻接地等接地方式。中性点不接地和消弧线圈接地系统，具有供电可靠性高、安全性好的优点，但其过电压水平较高，单相接地故障点的查找难度较大。中性点小电阻接地系统具有过电压水平低，单相接地故障点查找难度较大。中性点小电阻接地系统具有过电压水平低，单相接地故障点查找方便的优点，但其安全和供电可靠性相对较差。

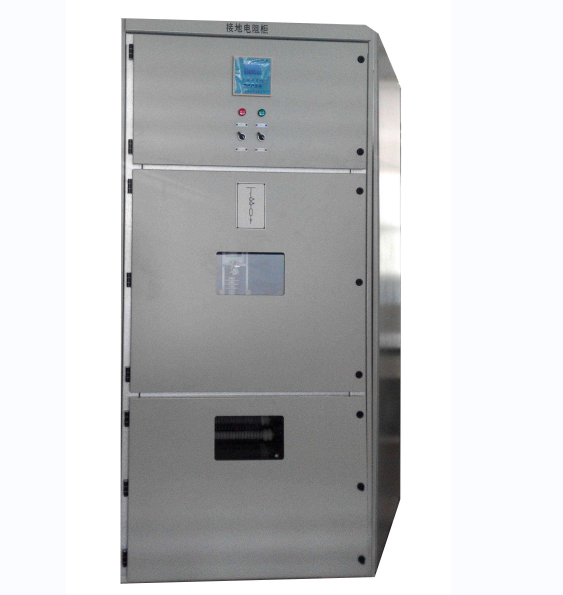

我公司生产的HWNDG中性点接地电阻柜装置，是一种既能限制电网各种过电压、又能确保电网供电可靠性和人身、设备安全，且安装和操作简便易行、经济技术合理的中性点运行方式。该装置广泛用于发电厂厂用电系统、变电所供电系统、工矿企业配电系统等6-35KV 交流电网的变压器或电机中性点上，以实现这些电网采用中性点经可变电阻接地。

工作原理：

       6-35KV电网中性点接入HWNDG中性点接地电阻柜装置可以有效地抑制弧光接地过电压、PT谐振过电压及过电流、断线谐振过电压；电网中性点经HWNDG智能非线性电阻接地运行方式，能集结中性点经小电阻接地和中性点不接地两种中性点接地方式的优点，既能有效地降低过电压水平，使绝缘事故降低到最低限度，又能保证单相接地时供电不中断，提高了电网供电可靠性，故障情况下对设备的短路冲击比较小，是较理想的中性点接地运行方式。

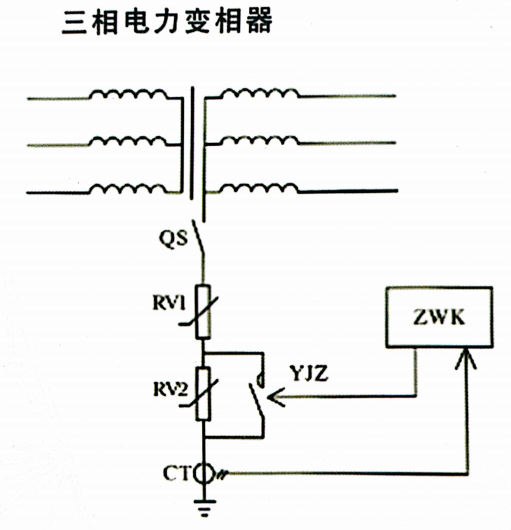

     HWNDG中性点接地电阻柜装置，包括隔离开关QS、大功率氧化锌非线性电阻RV1、RV2、永磁机构单相高压真空接触器YJZ、微机控制器ZWK和电流互感器CT；接于三相电力变压器或发电机中性点和接地之间。

    系统正常运行时，永磁机构的单相高压真空接触器YJZ闭合，短接切除非线性电阻RV2,系统中性点中通过非线性电阻RV1接地，在系统正常运行时非线性电阻RV1呈高阻状态，通过其中的电流非常小，相当于不接地。

     当系统发生单相接地时，非线性电阻RV1立即响应呈小电阻状态，有效地降低了单相地暂态过电压：如果发生的单相接地是间隙性电孤接地，间隙电弧息弧时，电网对地电容中电荷通过非线性电阻RV1 泄放，由于接地电荷能量释放，降低了故障相恢复电压，间隙性电孤在接地电流过零后不再重燃，将故障消除在初始阶段，避免了故障的进一步发展；

     如果发生的是永久性接地故障，断开单相高压真空接触器YJZ, 中性点通过非线性电阻RV1和RV2串联接地，非线性电阻中流过的电流较小，相当于高阻接地，可以维持运行，具有较高的供电可靠性；

     若要迅速切除接地故障线路，微机控制器ZWK控制单相高压真空接触器YJZ 闭合，切除非线性电阻RV2, 定位故障线路。

     当系统发生谐振时非线性电阻RV1立即响应呈小电阻状态，谐振自行消除。

产品选型：

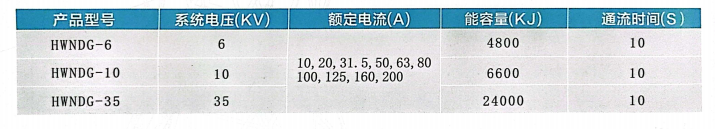

技术参数：
