产品概述：

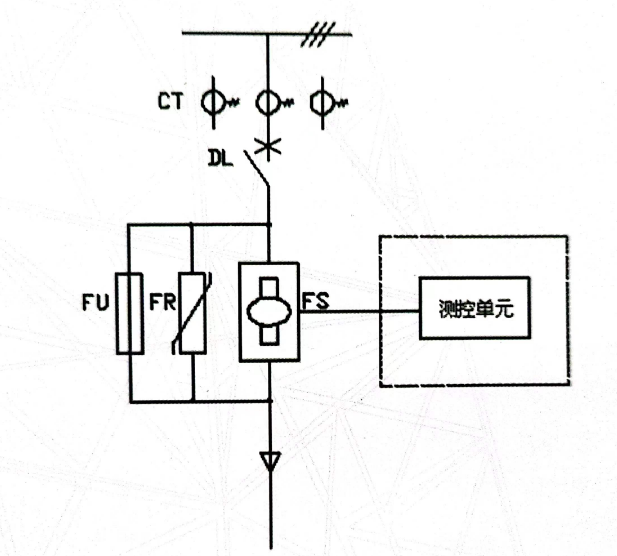

大容量高速开关装置如图中所示，它由桥体FS、焰断器FU、非线性电阻FR以及特种CT测控单元组成。

     ★桥体

   正常时流过工作电流，短路时在0.15ms 之内快速断开。

   ★熔断器

   桥体断开后全部短路电流转移到熔断器’在0.5ms 以内熔断，并产生足够的弧压。

   ★非线性电阻

   熔断器熔断时产生的弧压使其导通，吸收磁能，并把开断时的过电压限制在允许的范围内。

   ★测控单元

   检测电流和电流变化率，故障出现时向桥体发出分段信号。

     真空断路器(选配装置)

      1、 可以选配各种型号的真空断路器，如VD4、VS1、ZN 系列断路器，用于常规操作。

      2、 可选配专用于水电厂封闭母线的单相高压真空断路器。此种断路器主要适用于电力系统中的封闭母线结构，采用了涡流 推力机构，分闸速度快，造价低，性能好，在封闭母线中使用具有很高的性价比。

      3、 电压等级有：13.8KV、15.75KV.18KV、20KV、24KV。

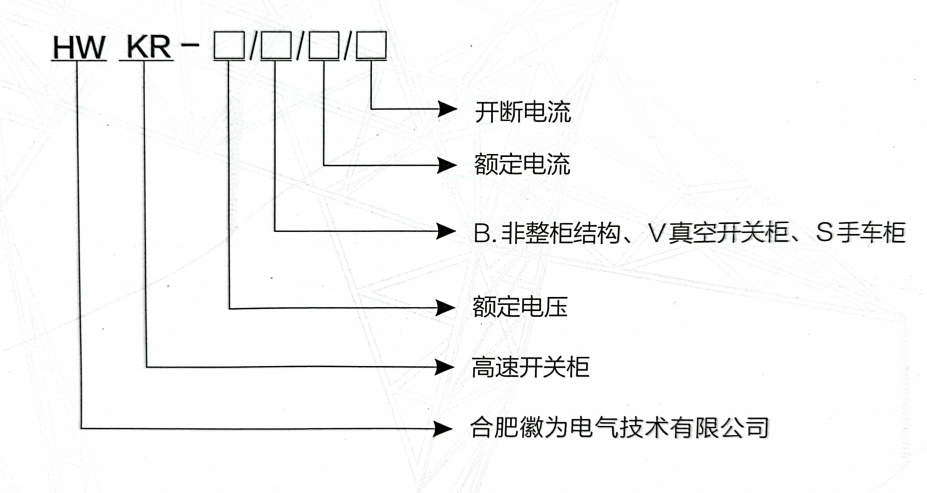

产品选型：

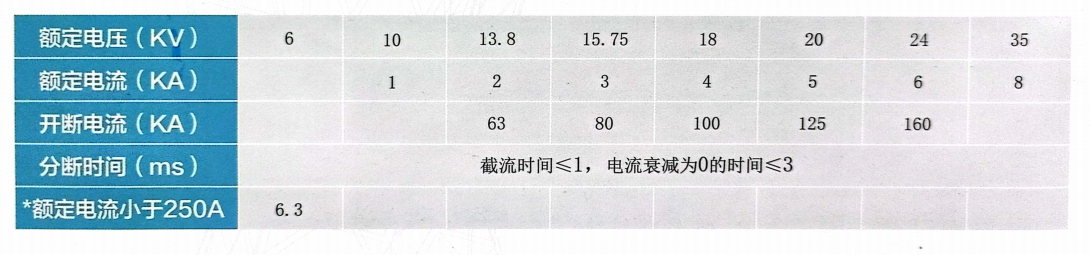

  技术参数：

  产品优势：

    ★ 快速性

    ★ 限制短路电流，系统永远达不到预期的冲击电流

    ★ 开断容量大，可以不受限制

    ★ 设计合理，可靠性更高

    ★ 开断过程中无危害性过电压

    ★ 系统投资大大降低

    ★ 用于发电厂厂用变压器分支
